Урок 31. Побудова графіків тригонометричних функцій методом геометричних перетворень

ВІДЕО УРОК

Загальний вид перетворення функції.

Перетворення графіків функцій – це лінійні перетворення функції y = f(x) або її аргументу х до виду

y = af(kx + b) + m,

а також перетворення з використанням модуля.

Знаючи, як будувати графіки функції y = f(x), де

y = sin x,

y = cos x,

y = tg x,

y = ctg x,

можна побудувати графік функції

y = af(kx + b) + m.

Перетворення графіків тригонометричних функцій підпорядковується загальній схемі геометричних перетворень

±k₁× f(±k₂× (x + a)) + b.

Але треба звернути увагу до вплив коефіцієнта k₂ на період тригонометричних функцій. При відмінному від одиниці коефіцієнті k₂ період стає рівним

розтяг графіка функції вздовж осі абсцис відповідає збільшенню періоду, а при k₂ ˃ 1 стиснення графіка відповідає зменшенню періоду. Коефіцієнт k₁ впливає на амплітуду коливань синусоїди та косинусоїди.

Паралельне перенесення графіка вздовж осі абсцис на |b| одиниць.

y = f(x – b)

вправо, якщо b ˃ 0;

ліворуч, якщо b < 0.

y = f(x + b)

ліворуч, якщо b ˃ 0;

вправо, якщо b < 0.

ПРИКЛАД:

Побудувати графік функції

y = sin (x + ^π/₂),

користуючись графіком

y = sin x

РОЗВ'ЯЗАННЯ:

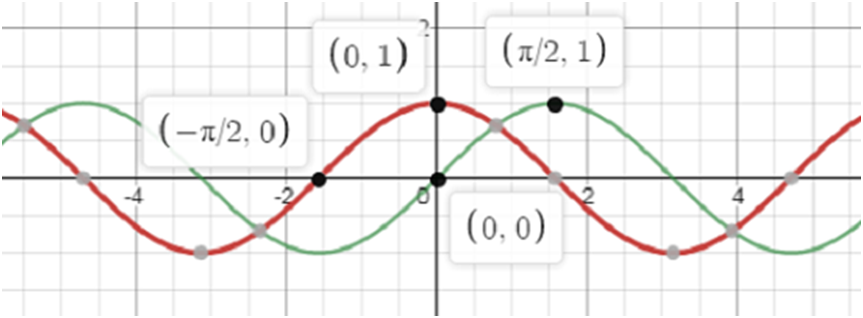

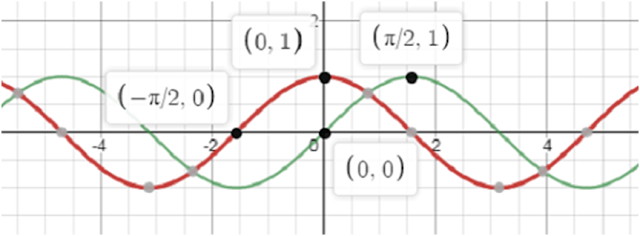

Зрушимо вліво графік функції

y = sin x
Зрушимо вліво графік функції

y = sin x

на ^π/₂Отримаємо графік функції (червона лінія)

y = sin (x + ^π/₂)

Паралельне перенесення графіка вздовж осі ординат на |m| одиниць.

y = f(x) + m

вгору, якщо m ˃ 0;

вниз, якщо m < 0.

Відображення графіка.

y = f(–x)

Симетричне відображення графіка щодо осі ординат.

Стиснення та розтягнення графіка.

Тут йдеться про побудову графіків функцій виду:

y = m sin kx,

y = m cos kx,

y = m tg kx,

y = m ctg kx.

y = f(kx)

При k ˃ 1 – стиснення графіка до осі ординат у k разів,

при 0 < k < 1 – розтяг графіка від осі ординат у k разів,

Взагалі кажучи, побудова графіка функції

y = m sin kx

здійснюється у три етапи:

1. Будують графік функції y = sin x.

2. Будують графік функції y = sin kx.

3. Будують графік функції y = m sin kx.

Аналогічно справи з іншими тригонометричними функціями.

Насправді зазвичай при побудові графіка функції

y = m sin kx (y = m соs kx)

виконують розтягування та стиск для однієї напівхвилі графіка функції

y = sin x (y = соs x),

а потім будують весь графік.

При побудові графіка функції

y = m tg kx (y = m сtg kx)

виконуються розтягування та стиск для однієї гілки графіка функції

y = tg x (y = сtg x),

а потім будують весь графік.

ПРИКЛАД:

Побудувати графік функції:

y = –3 соs 2x.

РОЗВ'ЯЗАННЯ:

Побудуємо одну напівхвилю графіка функції

y = соs x.

Здійснивши її стиск до осі з коефіцієнтом 2, отримаємо графік функції

y = соs 2x.

Тепер здійснимо розтяг отриманого графіка від осі х з коефіцієнтом 3, а потім перетворення симетрії щодо осі х. В результаті ми отримаємо графік функції

y = –3 соs 2x.

На малюнку
показана одна напівхвиля графіка, а малюнку
весь графік.

Перетворення графіка із модулем.

у = | f(x)|

При f(x) ˃ 0 – графік залишається без змін,

при f(x) < 0 – графік симетрично відбивається щодо осі абсцис.

Графік гармонійних коливань у = А sin (ωx + α).

Тригонометричні функції використовуються для опису коливальних процесів. Один з найважливіших процесів такого роду описується формулою

у = А sin (ωx + α).

Цю формулу називають формулою гармонійних чи синусоїдальних коливань. Величину А називають амплітудою коливання, вона характеризує розмах коливання. Величину ω називають частотою коливання. Чим більше ω, тим більше число коливань за одиницю часу (кількість коливань за одиницю часу дорівнює ^ω/_2π).

Нарешті α називають початковою фазою коливання.

Якщо, наприклад, вантаж, що висить на пружині, вивести з положення рівноваги, він почне здійснювати вертикальні коливання. Закон руху виражається формулою

у = А sin (ωx + α), де

у – відхилення вантажу від положення рівноваги,

х – час.

Той самий закон зустрічається в теорії змінного електричного струму. При обертанні прямокутної рамки, зробленої з провідного електричного струму матеріалу, в магнітному полі по ній йде струм. Якщо рамка обертається рівномірно, то сила струму змінюється за законом гармонійних коливань

у = А sin (ωx + α).

Побудуємо графік функції

у = А sin (ωx + α).

Насамперед перетворимо функцію до виду

у = А sin (ω(x + ^α/_ω)).

Побудова графіка цієї функції виконаємо у кілька етапів.

1. Здійснимо паралельне перенесення системи координат, помістивши початок нової системи х'у' у точку О' (–^α/_ω; 0).

2. У системі х'у' побудуємо графік функції

у' = sin x'

(при цьому можна обмежитися однією напівхвильою).

3. Здійснивши стиск побудованого графіка до осі у' з коефіцієнтом ω, отримаємо графік

у' = sin ωx'.

4. Здійснивши розтяг останнього графіка від осі x' з коефіцієнтом А, отримаємо необхідний графік.

ПРИКЛАД:

Побудувати графік функції

у = 2 sin (^х/₃ – ^π/₆).

РОЗВ'ЯЗАННЯ:

Маємо:

у = 2 sin (¹/₃ (х – ^π/₂)).

Побудову графіка виконаємо у кілька етапів.

1. Здійснимо паралельне перенесення системи координат, обравши початком нової системи точку

О' (^π/₂; 0).

У системі х'у' нам потрібно побудувати графік функції

у' = 2 sin ¹/₃x'.

2. Будуємо графік функції

у' = sin x'.

3. Виконавши стиснення графіка до осі у' з коефіцієнтом ¹/₃ (тобто розтягнення з коефіцієнтом 3), отримаємо графік функції

у' = sin ^х'/₃.

4. Здійснимо розтягнення останнього графіка від осі у' з коефіцієнтом 2.

Отриманий графік є графіком функції

у = 2 sin (^х/₃ – ^π/₆).

На практиці замість стиснення, розтягування та паралельного перенесення часто надходять інакше. Відшукують значення х, у яких задана функція перетворюється на нуль, і значення, у яких вона приймає найбільше і найменше значення. Далі графік будують за точками.

ПРИКЛАД:

Побудувати графік функції

у = 3 sin (2х + ^π/₃).

РОЗВ'ЯЗАННЯ:

Розв'яжемо спочатку рівняння

3 sin (2х + ^π/₃) = 0.

Маємо

2х + ^π/₃ = πk,

x = –^π/₆ + ^πk/₂, k ∈ Z.

Дамо параметру k два значення: 0 та 1.

При k = 0 маємо х = – ^π/₆.

При k = 1 маємо х = ^π/₃.

Значить точки

А₁(– ^π/₆; 0) і А₂(^π/₃; 0)

служать кінцями однієї напівхвилі шуканої синусоїди.

Далі, серединою відрізка [– ^π/₆; ^π/₃] є точка ^π/₁₂, в якій функція

у = 3 sin (2х + ^π/₃)

приймає максимальне значення, що дорівнює трьом. Значить

M (^π/₁₂; 3) – точка максимуму.

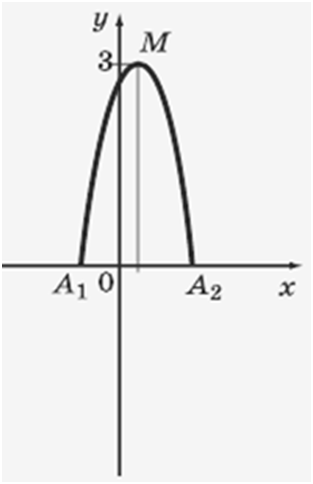

Відзначаємо на координатній площині точки

А₁(– ^π/₆; 0), А₂(^π/₃; 0) і M (^π/₁₂; 3)

і будуємо напівхвилю шуканого графіка.
Після цього будуємо графік заданої функції.
Завдання до уроку 31.
